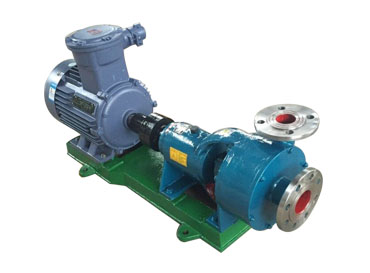

旋盤泵
類別：旋盤泵 發布時間：2020-10-26 06:58 瀏覽： 次
管沿泵
■ 性能范圍
管沿泵——性能優良并能用于苛刻工況條件的泵。
流量：0.5～2250m3/H
揚程：最高300m
圓盤直徑：152～508mm
操作溫度：最高420°C
粘度：300000 cps
轉速：最高2900r/min
動力配套：電動機、柴油機等
泵的工作原理
管沿泵集中了離心泵結構簡單和容積泵輸送能力強的特點，靠介質內部的摩擦力和轉盤旋轉時產生的離心力來實現對介質的輸送。
介質的流速直接取決于介質粘度和管壁粗糙度，管壁對流動的介質具有一種粘合力，這種粘合力會被傳遞到其他各層，直至管道的中心。其結果是管道中間的介質流速為最大，管壁上的介質流速則為零。
管沿泵就是利用了這個原理，使兩個或多個并排分布的圓盤產生旋轉，在轉盤壁上形成的邊界層保持著一種固定的狀態。從轉盤的表面上看，相對流速為零，而介質越往轉盤中間的中心位置，其流速則越高。在這種情況下，“相對于轉盤”的表述就顯得很重要。因為如果觀察者站在外圍觀看的話，他看到的是轉盤上介質邊界層的流速為最高。
圓盤轉子是泵的核心部件，一旦介質進入泵體就會按層次地附著在轉盤的表面；在轉盤轉動時介質會繼續并列逐層增加，直至形成邊界層。旋轉能則由轉盤逐層向液體傳遞，由此在圓盤轉子并列轉盤的整個寬度上構成速度和壓力梯度。邊界層應力、粘性應力和離心力結合在一起，能構成一個高效強勁的應力場，它能通過層流保護性地把介質“拉入”泵體，使介質流向轉盤的外邊緣，最后進入泵的排出管道。很關鍵的一點是介質在進入泵體后立即被擠到個轉盤的中間，這樣可以避免后面
流過來的液體介質與轉盤發生接觸和碰撞，在泵腔內的其他各活動部件上也不會產生沖擊。
管沿泵使用一系列平行盤片，當盤片旋轉時產生邊界層和粘性拖動力平滑推動流體運動，對流體沒有破壞性的沖擊。旋盤泵的裝配對安裝公差沒有特別要求，泵體內也不存在有相互沖擊的部件，這就意味著不會產生金屬與金屬間的摩擦和磨損。
平滑的片狀流動意味著低氣蝕，它避免了壓頭和流量的損失，也減少了泵體和運動部件間的磨損，同時也消除了泵的振動和噪音。
管沿泵的直流式設計為流體的流動提供最大的空間，對泵的拆卸維修也方便、快捷。旋盤泵還可以被設計成適用于輸送那些含有不能被破壞的固體顆粒和含有氣體泡沫的介質；還能夠設計成超大尺寸的吸入端和排出端。開放式的結構設計也避免阻塞。

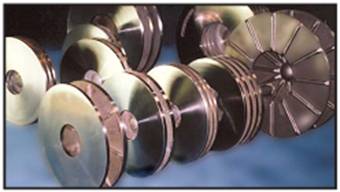

設計帶筋板的盤片用來輸送高粘度介質、含固體顆粒介質，以及提高泵的輸送量。
泵的應用范圍和特點
迄今為止，所有已知的泵的工作方式都有一個共同之處，就是泵體通過壓力來輸送物料介質，介質只有通過與輸送機械元件（如齒輪、柱塞、隔膜、轉子、葉片等）的接觸才能被輸送，機械部件對泵體和物料都產生嚴重沖擊。這種沖擊對于輸送高粘度介質、磨蝕性介質、含有固體顆粒介質、含有氣體泡沫的介質或者液體、固體、氣體混合的介質以及對剪切力比較敏感的介質而言是非常危險的，它會產生脈動，對泵有磨損，對管道有破壞。由于沒有沖擊性的部件來破壞所輸送的物料介質，邊界層可以保護泵，管沿泵最大程度地從根本上消除阻塞、氣蝕、過度磨損、產品介質被破壞等所有影響泵性能的現象。管沿泵在這種條件很苛刻的場合更可靠、更有效率，也更經濟，使用壽命長，維護少。
許多應用場合工況條件苛刻，如：介質含有固體顆粒、粘度大、具有很強的磨蝕性、腐蝕性等對泵具有強烈的破壞性，并使得泵性能嚴重下降。旋盤泵能很好的輸送高粘度、高磨蝕性、固體含量高或富含氣體以及對剪切性敏感的液體介質。沒有沖擊性的部件來破壞介質產品，邊界層可以保護泵，管沿泵最大程度地從根本上消除阻塞、氣蝕、過度磨損、產品介質被破壞等所有影響泵性能的現象。管沿泵能奇跡般地降低泵的磨損，而這種條件苛刻的應用場合，恰恰是管沿泵發揮作用的地方，它是唯一一種能夠對介質產品沒有任何破壞性的流體輸送裝置。
管沿泵能處理各種流體介質：
● 磨蝕性的顆粒不會研磨和磨損旋轉盤片表面，泵的性能和效率不會降低，所以泵的使用壽命會更長久。
● 由于無沖擊性的破壞作用，介質不會
受到剪切、攪拌、撞擊等形式的破壞。在管沿泵腔內沒有來自于葉輪的撞擊或者其他有撞擊性的部件，只有在非渦流性的流道里對流體的接
觸性輸送，很多情況下對所輸送產品的破壞完全能夠消除。
● 當處理粘度大的流體介質時，還沒有任何一種泵能夠像管沿泵一樣勝任。實際上粘度越大，越能夠增加效率，當粘度大于350cps時，管沿泵需要的功率比離心泵要低得多。
● 輸送的介質中即使固體顆粒含量超過80%，管沿泵一樣能夠順暢輸送。圓盤轉子獨特的開放設計使得泵腔內無需精密的公差配合，即使很大的固體顆粒也不會阻塞在泵腔里。
● 在輸送含有氣體和空氣介質時，由于無沖擊、攪拌和剪切運動，氣泡在輸送過程中也不會破裂，它們穿越盤片就像固體顆粒一樣順暢而不被破壞。管沿泵輸送的流體里即使氣體含量超過70%也不會有任何氣泡的爆炸、破裂發生，也不會發生振動、噪音和汽蝕等現象。
管沿泵在化工和石化行業的應用
管沿泵在化工和石化領域的應用越來越廣泛，
用于取代的泵越來越多。對于那些有腐蝕性、研磨
性、固體顆粒和含有大量氣體的介質，管沿泵正在發揮更大的作用。
泵的材質可選用金屬和非金屬材料，可以滿足不同類型的腐蝕和危險介質，包括有毒性物料、熱酸和堿液，甚至核廢料，還能適合化工和石化行業的高溫場合的使用。
● 管沿泵在日用化工、食品、醫藥和生物制劑行業的應用
管沿泵在食品和醫藥行業的應用多種多樣，在下述場合的應用管沿泵會更經濟、效率更高：
◆ 酒精、潤發油、潤膚脂、洗發精、香水、洗發液、剃須膏、乳膠、洗滌劑、凝膠、牙膏、化妝水、香精、煉乳、乳液。
◆ 生的和經過烹煮的玉米、奶酪、豆奶、蛋白質、糖漿、蜂蜜、啤酒花、麥芽糖、淀粉、酵母、黃油、花生醬、蔬菜醬、蛋清、蛋糕漿、冰淇淋、葡萄漿、土豆、西紅柿、牛蒡、活魚、植物油、動物油脂、色拉油、雞肉、甚至整只雞。
◆ 即使易碎的藥劑、血小板、維他命、 血制品和血液細胞，通過旋盤泵輸送也不會被破壞。
管沿泵在市政和工業企業的應用
管沿泵的非沖擊設計使得氣泡不會破裂，能夠順利通過盤片輸送。另外，也不存在徑向和軸向負載，管沿泵對用戶來講根本就不需要太多的零件更換和維修。
管沿泵在處理以下介質時勝過其他任何形式的泵。
◆ 粘稠性和含有大顆粒的介質，所有市政和工業上的廢水泥漿。
◆ 有磨蝕性的流體：石灰漿、固體泥漿、沙子泥漿、污水和含量超過80%的顆粒泥漿。
◆ 含空氣或其他其他的介質：DAF泥漿和其他類型厭氧型泥漿和污物。
◆ 大顆粒和纖維介質：含有碎屑、雜草、 塑料布的城市廢水。
●管沿泵在紙漿和造紙行業的應用
造紙和紙漿行業不同于一般行業，管沿泵在該行業的成功應用證明了其在解決輸送高難度介質方面所具有的無可比擬的優越性。管沿泵使得輸送大比重和高粘稠介質成為很容易解決的事情，而不必使用一些輔助手段（如：其他的泵要先去掉流體中殘存的大量氣體），同時保證泵的性能無任何損失，其它形式的泵做不到這一點。管沿泵處理粘稠介質允許粘度達到300000cps。當介質粘度不超過350cps時，管沿泵的功率不到同樣尺寸傳統泵的一半。事實上介質粘度越高，泵的效率越高，而且管沿泵由于對輸送的物料不造成任何破壞或損傷，所以同樣尺寸的泵輸送量更大。
所以，管沿泵帶給紙漿和造紙企業空前的經濟性。
◆ 降低泵的維護費用和維
修時間，提高生產設備
的運行效率。
◆ 管沿泵能夠處理高粘度
流體而對泵依然無磨損，免于維修。而且在很多情況下節能降耗。
◆ 運行效率更高，不占用多余的空間，而且免除使用真空系統。
◆ 獨一無二的非沖擊設計使得旋盤泵輸送介質時不對紙張的自由度有任何改變，管沿泵每年可以為用戶節省成千上萬的費用。
● 管沿泵在石油、冶金、礦山等行業的應用
管沿泵在石油、礦山、冶金等行業的苛刻工況應用獲得了極大的
成功。開式設計和平滑無脈動運轉使得泵在輸送含有研磨性和高粘稠性介質時輕松自如。管沿泵能夠輸送粘稠性強的油類介質和混有沙子的流體，鉆探帶出來的泥漿，原油漿和鐵屑等，泵的磨損幾乎為零。管沿泵在油田上使用是最合適的，能夠輸送含有油、氣體、水、沙子、泥漿等多相混合的介質，還能輸送粘稠油和不會對流體造成乳化的介質。對于輸送多相混合的介質除了管沿泵沒有其他更好的選擇。
管沿泵的輸送具有無可比擬的優點——高輸送量、低產品損耗、極少的維護運行成本，這將極大地為用戶節省成本和工作時間。
管沿泵以無沖擊、無破壞性的方式輸送介質，已經在以下這些行業中被成功地應用：
◆ 在造紙工業里，用泵輸送干燥劑含量在18%以內、空氣含量在7%以內的各種紙漿，輸送熟淀粉，紙的表面液和聚合物溶液等。
◆ 在化學工業里，輸送特殊的分散劑和不凝固的乳膠等。
◆ 用來輸送微小的墨水膠囊，而不破壞膠囊的表皮。
◆ 在食品加工業里用來輸送蛋白質、濃縮果汁、檸檬油、水果，甚至某些初級產品，如：整個西紅柿、土豆、牛蒡等。
◆ 能安全和無磨損地輸送磨蝕性強的結晶體懸浮液，含沙介質和各類礦泥等。
◆ 能夠輸送氣體含量7%以內的三相態混合物。
■ 管沿泵的高效和經濟性
● 幾乎不需維修
泵的磨損極少，也不需要很多的零部件用于更換，在90%以上的應用場合都是這樣。
● 零部件很少
管沿泵不推薦零部件明細表，因為很少使用它們。維修時間很少或者根本就不需要維修，只是需要進行對軸承常規性的潤滑和對密封的沖洗等維護，其他一切都不需要。
無剪切保護性地輸送用戶的產品獨特的結構設計使得產品的輸送過程變得平滑而沒有沖擊、剪切和破壞。
無剪切保護性地輸送用戶的產品獨特的結構設計使得產品的輸送過程變得平滑而沒有沖擊、剪切和破壞。
● 高強度的軸——近乎零的徑向負載和軸向負載
在滿負荷、全速運行的情況下，軸的變形很小。這會極大地延長軸、軸承、密封的使用壽命。管沿泵的軸承運轉時，如果潤滑保養得好，一般至少會超過80000小時。
● 節能降耗
在大多數應用場合，其他的傳統泵的能耗幾乎都是一樣的，然而管沿泵在處理粘性的介質時卻需要很小的動力，這是由于流體的粘性拖動特性造成的結果。
● 無可比擬的經濟性
管沿泵在初始的成本不僅具有競爭力，而且在對付難以處理的介質時用戶的維護和運行成本方面更具有競爭力，其他的傳統泵根本不能和管沿泵相比。
管沿泵在用于處理含有固體顆粒、高粘性、含氣、磨蝕性強的介質以及需要保護的介質，在這些應用方面具有很強的針對性，相比傳統泵而言管沿泵的成本最后綜合比較起來，往往低于那些傳統泵2～3倍。管沿泵的無沖擊設計使得泵的磨損極小，從配件更換和維修角度來講，要比傳統泵節省90%以上的人力、物力和財力。
而且對所輸送介質的保護，可以最大限度的保證介質的原始狀態，在輸送過程不受任何的沖擊和破壞。
看圖示的的對比圖：
從購買成本、維修、人力、配件、產品質量改變和產量各方面進行綜合比較得出的直方圖，可以發現管沿泵是最出色的。
■ 管沿泵成功的業績
管沿泵為用戶不斷帶來新的解決方案，成為越來越多的用戶替換舊泵的最佳選擇，是解決物料輸送難度極大的應用場合的最佳克星。不同行業的用戶使用一直在證明和驗證這種魔力泵的效果和功能。
管沿泵在下列這些行業中已被成功的應用：
◆ 冶金行業：鐵屑、冷卻水、金屬粉末、循環酸液。
◆ 采礦和礦上排水：鉆孔污泥、石墨尾料、石灰膏、鉆石開采。
◆ 陶瓷、玻璃和采石行業：石渣、玻璃纖維、陶瓷渣。
◆ 食品加工: 生的和經過烹煮的玉米、奶酪、奶油、豆奶、蛋白質、糖漿、蜂蜜、啤酒花、麥芽糖、淀粉、酵母、黃油、花生醬、蔬菜醬、蛋清、蛋糕漿、冰淇淋、果凍、果肉、果醬、葡萄漿、土豆、西紅柿、牛蒡、活魚、棕櫚油、橄欖油、松子油、植物油、柑桔油、巧克力醬、動物油脂、色拉油、雞肉、甚至整只雞。
◆ 制藥行業：活體細胞、浮游生物、細菌、血液、催化劑溶液。
◆ 農牧業：玉米、土豆、番茄、番茄醬、蔬菜、牛蒡、蘑菇、水洗大豆、水洗櫻桃、甜菜、活魚、牡蠣殼醬、肉制品、含大量殘渣的農用品。
◆ 對剪切敏感、不能被破壞產的品輸送：聚合體乳化劑、乳膠、明膠、石英、膨化劑、活性劑、含有活性劑的化妝品。
◆ 粘稠流體輸送：廢泥漿、污泥沉積物、黑色化妝品、油漆、油渣、瀝青、粘膠、聚合樹脂。
◆ 研磨性介質輸送：硼砂、鉆探泥漿、沙漿（顆粒含量80%）、石英泥漿。
◆ 危險物料處理：核廢料、有機和無機廢渣。
◆ 高溫或高壓介質輸送：石油、石化行業的高溫高壓介質。

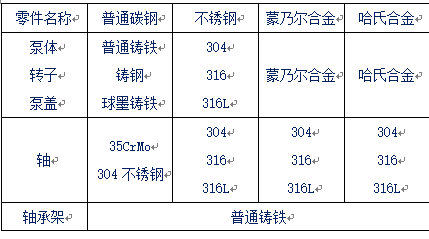

泵的材質：

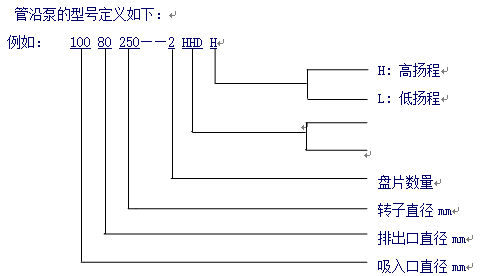

管沿泵的型號表示方法
管沿泵的型號表示方法

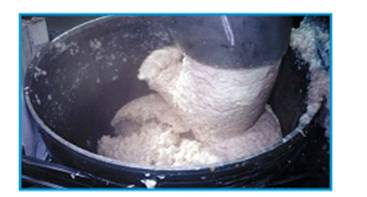

管沿泵輸送的一些典型流體
● 食品加工行業應用
奶酪
牛奶
酸奶
奶油
豆奶
蛋白質
糖漿
蜂蜜
啤酒花
麥芽糖
麥精
淀粉
淀粉液
酵母液
黃油
花生醬
蔬菜醬
蛋清
蛋糕漿
冰淇淋
果肉
果凍
果醬
水果漿
葡萄漿
棕櫚油
橄欖油
松子油
植物油
柑桔油
椰子油
玉米油
玉米糖漿
巧克力醬
動物油脂
色拉油
雞肉
甚至整只雞
雞塊
雞脂肪
肉餡
巧克力
柑桔油
乳制品
食用油
蛋清
蛋黃
肉湯
明膠
淀粉膠
葡萄糖
濃縮果汁
豬油
活魚
人造奶油
肉類廢物
蘑菇
芥末
動物油
熟菜油
橄欖
橙漿
牡蠣殼漿
寵物食品
沙拉醬
蝦
屠宰場廢棄物
軟飲料糖漿
玉米糖漿
蔬菜
蔬菜漿
醋
醬油
豆乳
調味料
杏
杏仁膏
酒
啤酒
可樂
花生奶
● 化工石油行業應用
重油和熱油
煤油
柴油
汽油
導熱油
潤滑油
油脂
硬酸脂
透平油
礦物油
瀝青
改性瀝青
乳膠
聚苯乙烯
氯酸鈉泥漿
染液
腐蝕性化學品
鹽酸/氫氟酸酸
硫酸
亞硫酸鈉
電鍍液/電鍍酸
海水/鹽水
氯化烴
燒堿液和酸
廢酸回收
酒類流通化工過程漿料
次氯酸鈉（漂白劑）
氫氧化鈉
硫酸
醋酸
苯甲酸
磷酸
甲酸
硼酸
硝酸
脂肪酸
丙烯酸
苯二酸草酸
鹽酸
檸檬酸
乳酸
石碳酸
丁醇
乙醇
甲醇
丙醇
二甘醇
丙二醇
聚醚多元醇
氫氧化鈉
氫氧化銨
有機溶劑
氟利昂
四鹵化碳
苯
甲苯
二甲苯
己烷
戊烷
丁烷
二氯甲烷
乙烯
苯乙烯
氯乙烯
石腦油
煤油
萘
苯酚
苯酐
醋酸乙酯
醋酸乙烯
硝酸鋁
硫酸銨
氯酸鉀
氯酸鋇’
硫酸銅
硝酸銅
油漆
油墨
墨水
甘油
凡士林
石蠟油
溶劑
烴油
硅油
● 市政和工礦企業應用
市政和廢水泥漿
固體泥漿
沙子泥漿
含量超過80%的顆粒漿
厭氧性泥漿
沼氣池泥漿
含水污油
含油污水含泥污油
水煤漿
渣油煤焦油
涂料
含有長纖維的污水
電廠廢水
核廢料處理
● 制藥行業應用
活體細胞
浮游生物
細菌
血液
催化劑溶液
維他命
● 日用化工行業應用
酒精
潤發油
潤膚脂
洗發精
香水
洗發液
剃須膏
乳膠
洗滌劑
凝膠
牙膏
化妝水
香精
煉乳
乳液
